Область применения: Предприятия теплоэнергетики.
Назначение: Очистка дымовых газов от твердых частиц в малых котельных и промышленных установках, работающих на естественной тяге дымовых труб. Для очистки дымовых газов, с температурой превышающей 400 0С, внутреннюю поверхность цилиндрической и конической частей циклона следует футеровать огнеупорным материалом, а выхлопную трубу изготавливать из жаростойкой стали.
Аэродинамические характеристики:
| Внутренний диаметр циклона, D, мм | Q, м3/ч при Vц (Vвх), м/с и ΔР, Па (при tгаза = 20 0С) | ||
| 4,5 (10,3) | 5,0 (11,5) | 5,5 (12,6) | |
| ΔР=546 Па (ζц=45) | ΔР=675 Па (ζц=45) | ΔР=816 Па (ζц=45) | |
| 300 | 1145 | 1272 | 1399 |
| 400 | 2035 | 2261 | 2487 |
| 500 | 3179 | 3533 | 3886 |
| 600 | 4578 | 5087 | 5595 |
| 700 | 6231 | 6924 | 7616 |
| 800 | 8139 | 9043 | 9948 |
| 900 | 10301 | 11445 | 12590 |
| 1000 | 12717 | 14130 | 15543 |
| 1200 | 18312 | 20347 | 22382 |
| 1400 | 24925 | 27695 | 30464 |
| 1600 | 32556 | 36173 | 39790 |
| 1800 | 41203 | 45781 | 50359 |
| 2000 | 50868 | 56520 | 62172 |

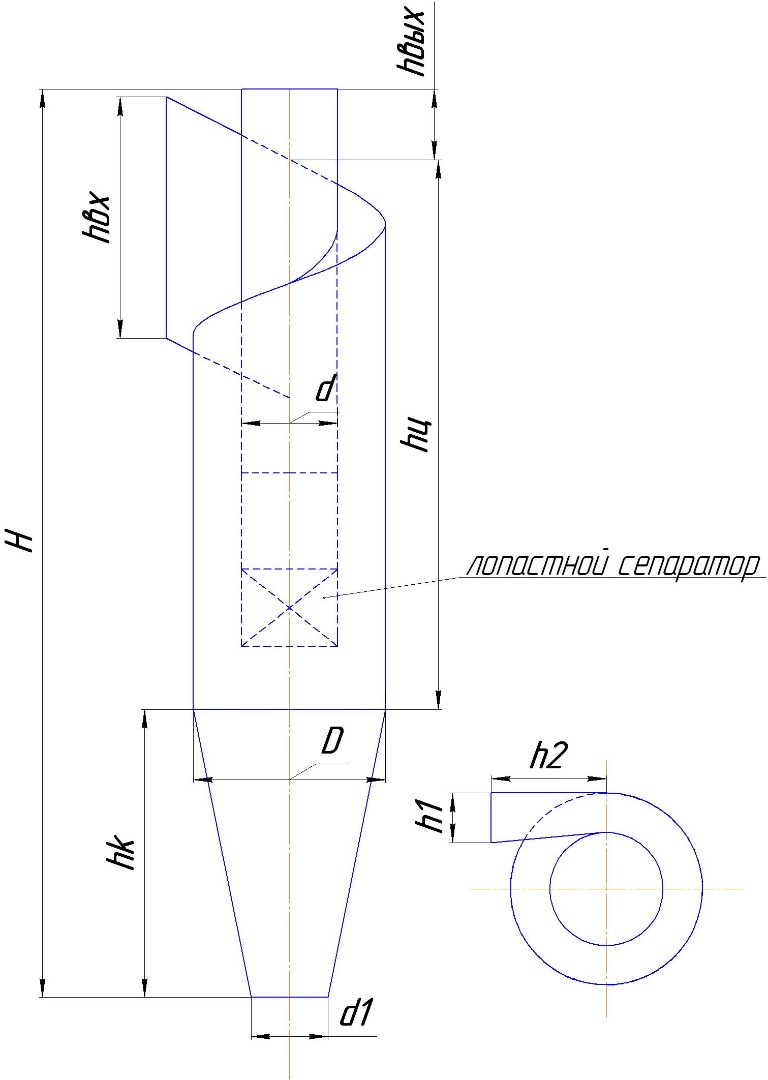

| Размеры для справок, мм | |||||||||
| D | H | hц | hк | h1 | h2 | d | d1 | hвх | hвых |
| 300 | 1383 | 858 | 450 | 78 | 180 | 150 | 120 | 377 | 75 |
| 400 | 1844 | 1144 | 600 | 104 | 240 | 200 | 140 | 503 | 100 |
| 500 | 2305 | 1430 | 750 | 130 | 300 | 250 | 170 | 629 | 125 |
| 600 | 2766 | 1716 | 900 | 156 | 360 | 300 | 200 | 754 | 150 |
| 700 | 3227 | 2002 | 1050 | 182 | 420 | 350 | 220 | 880 | 175 |
| 800 | 3688 | 2288 | 1200 | 208 | 480 | 400 | 240 | 1006 | 200 |
| 900 | 4149 | 2574 | 1350 | 234 | 540 | 450 | 270 | 1131 | 225 |
| 1000 | 4610 | 2860 | 1500 | 260 | 600 | 500 | 300 | 1257 | 250 |
| 1200 | 5532 | 3432 | 1800 | 312 | 720 | 600 | 360 | 1508 | 300 |
| 1400 | 6454 | 4004 | 2100 | 364 | 840 | 700 | 420 | 1760 | 350 |
| 1600 | 7376 | 4576 | 2400 | 416 | 960 | 800 | 480 | 2011 | 400 |
| 1800 | 8298 | 5148 | 2700 | 468 | 1080 | 900 | 540 | 2263 | 450 |
| 2000 | 9220 | 5720 | 3000 | 520 | 1200 | 1000 | 600 | 2514 | 500 |
Исполнение: одиночное с правым и левым вращением газового потока. Форма бункера – цилиндроконическая.
| Оптимальная скорость | Vц, м/с | 5,0 |
| Vвх, м/с | 11,5 |
Эффективность пылеулавливания циклонов ЦМС-27 (D=700 мм) при очистке дымовых газов от золы, с крупностью частиц характерной для топок паровых и отопительных котлов, работающих на естественной тяге, по данным ЦКТИ составляет 75 -85%.
