Циклоны ЦП-2

бласть применения: Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, в машиностроении, энергетике и т.д.

Назначение: Предназначены для улавливания пыли после систем сушки и размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии. Также могут быть использованы для улавливания пылей как циклоны общепромышленного типа.

Обозначение:  например, ЦП-2П-4250: Ц – циклон; П – пылевой; 2 – модификация конструкции; П(Л) – «правое» («левое») исполнение; поледнее число (4250) – диаметр цилиндрической части циклона (мм).

Характеристики:

Аэродинамические характеристики:

Внутренний диаметр циклона, D, мм Q, м3/ч при Vц (Vвх), м/с и ΔР, Па (при tгаза = 20 0С)
3,4 (22,3) 3,8 (24,9) 4,5 (29,5)
ΔР=1150 Па   (ζц=165) ΔР=1430 Па (ζц=165) ΔР=2000 Па (ζц=165)
1400 18832 21048 24925
1600 24598 27491 32556
1800 31131 34794 41203
2000 38434 42955 50868
2360 53515 59811 70829
2500 60053 67118 79481
2800 75330 84192 99701
3000 86476 96649 114453
3750 135118 151014 178833
4250 173552 193970 229701

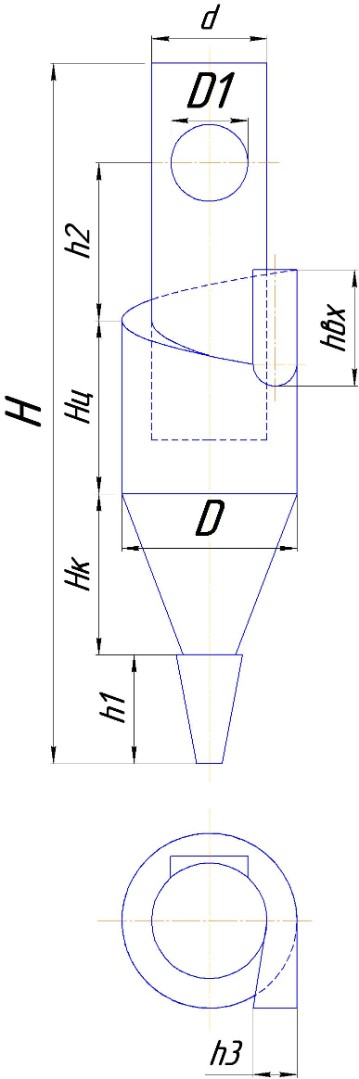

Размеры для справок, мм
D H h1 h2 h3 D1 d hвх
1400 5600 1358 1288 868 1260 350 616 924 812
1600 6400 1552 1472 992 1440 400 704 1056 928
1800 7200 1746 1656 1116 1620 450 792 1188 1044
2000 8000 1940 1840 1240 1800 500 880 1320 1160
2360 9440 2289 2171 1463 2124 590 1038 1558 1369
2500 10000 2425 2300 1550 2250 625 1100 1650 1450
2800 11200 2716 2576 1736 2520 700 1232 1848 1624
3000 12000 2910 2760 1860 2700 750 1320 1980 1740
3750 15000 3638 3450 2325 3375 938 1650 2475 2175
4250 17000 4123 3910 2635 3825 1063 1870 2805 2465



Исполнение: одиночное с правым и левым вращением газового потока. Форма бункера – коническая. Бункеры имеют минимальные размеры во избежание накопления взрывоопасной пыли. Исполнение камеры очищенного газа – труба с заглушкой сверху и боковой центральной (или тангенциальной) врезкой для выхода очищенного газа. На заглушке установлены предохранительные клапаны.



Оптимальная скорость Vц, м/с 3,8
Vвх, м/с 24,9

  Эффективность улавливания угольной пыли

Типоразмер циклона Эффективность пылеулавливания
R90 = 7% R90 = 9%
ЦП-2-1600 89 91
ЦП-2-1800 89 91
ЦП-2-2000 88 90
ЦП-2-2360 88 90
ЦП-2-2500 88 90
ЦП-2-2800 88 90
ЦП-2-3000 87 89
ЦП-2-3750 86 88
ЦП-2-4250 86 88
