Область применения: Предприятия по переработке зерна, деревообрабатывающие предприятия и др.
Назначение: Предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц. Не предназначены для очистки воздуха от слипающихся и волокнистых пылей.
Аэродинамические характеристики:
| Внутренний диаметр циклона, D, мм | Q, м3/ч при Vц (Vвх), м/с и ΔР, Па (при tгаза = 20 0С) | ||
| 2,07(14,0) | 2,36 (16,0) | 2,66 (18,0) | |
| ΔР=530 Па (ζц=206) | ΔР=690 Па (ζц=206) | ΔР=875 Па (ζц=206) | |
| 200 | 234 | 267 | 301 |
| 225 | 296 | 338 | 381 |
| 250 | 366 | 417 | 470 |
| 275 | 442 | 504 | 568 |
| 300 | 526 | 600 | 677 |
| 325 | 618 | 704 | 794 |
| 350 | 717 | 817 | 921 |
| 375 | 823 | 938 | 1057 |
| 400 | 936 | 1067 | 1203 |
| 425 | 1057 | 1205 | 1358 |
| 450 | 1185 | 1351 | 1522 |
| 475 | 1320 | 1505 | 1696 |
| 500 | 1462 | 1667 | 1879 |

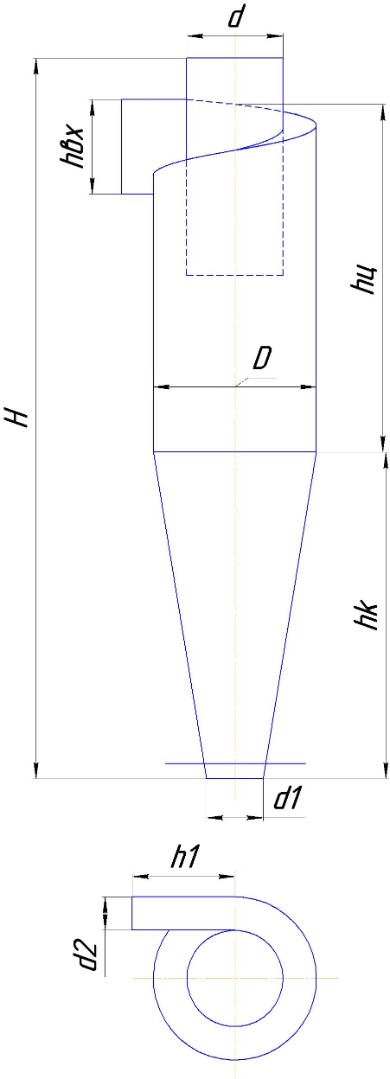

| Размеры для справок, мм | ||||||||
| D | H | hц | hк | h1 | d | d1 | d2 | hвх |
| 200 | 886 | 436 | 400 | 150 | 118 | 150 | 40 | 116 |
| 225 | 991 | 491 | 450 | 163 | 133 | 150 | 45 | 131 |
| 250 | 1095 | 545 | 500 | 175 | 148 | 150 | 50 | 145 |
| 275 | 1200 | 600 | 550 | 188 | 162 | 150 | 55 | 160 |
| 300 | 1304 | 654 | 600 | 200 | 177 | 150 | 60 | 174 |
| 325 | 1409 | 709 | 650 | 213 | 192 | 150 | 65 | 189 |
| 350 | 1513 | 763 | 700 | 225 | 207 | 150 | 70 | 203 |
| 375 | 1618 | 818 | 750 | 238 | 221 | 150 | 75 | 218 |
| 400 | 1722 | 872 | 800 | 250 | 236 | 150 | 80 | 232 |
| 425 | 1827 | 927 | 850 | 263 | 251 | 150 | 85 | 247 |
| 450 | 1931 | 981 | 900 | 275 | 266 | 150 | 90 | 261 |
| 475 | 2036 | 1036 | 950 | 288 | 280 | 150 | 95 | 276 |
| 500 | 2140 | 1090 | 1000 | 300 | 295 | 150 | 100 | 290 |
Исполнение: одиночное с правым и левым вращением газового потока.
| Оптимальная скорость | Vц, м/с | 2,07 – 2,66 |
| Vвх, м/с | 14 - 18 |
