Циклоны ЦР-К

Область применения: Предприятия по переработке зерна, деревообрабатывающие предприятия и др.

Назначение: Предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц. Не предназначены для очистки воздуха от слипающихся и волокнистых пылей.

Характеристики:

Аэродинамические характеристики:

Внутренний диаметр циклона, D, мм	Q, м³/ч при Vц (Vвх), м/с и ΔР, Па (при t_газа = 20 ⁰С)
	0,9 (10,0)	1,35 (15,0)	1,8 (20,0)
	ΔР=215 Па (ζц=440)	ΔР=480 Па (ζц=440)	ΔР=855 Па (ζц=440)
200	102	153	203
250	159	238	318
300	229	343	458
350	312	467	623
400	407	610	814
450	515	773	1030
500	636	954	1272
550	769	1154	1539
600	916	1373	1831
650	1075	1612	2149
700	1246	1869	2493
750	1431	2146	2861

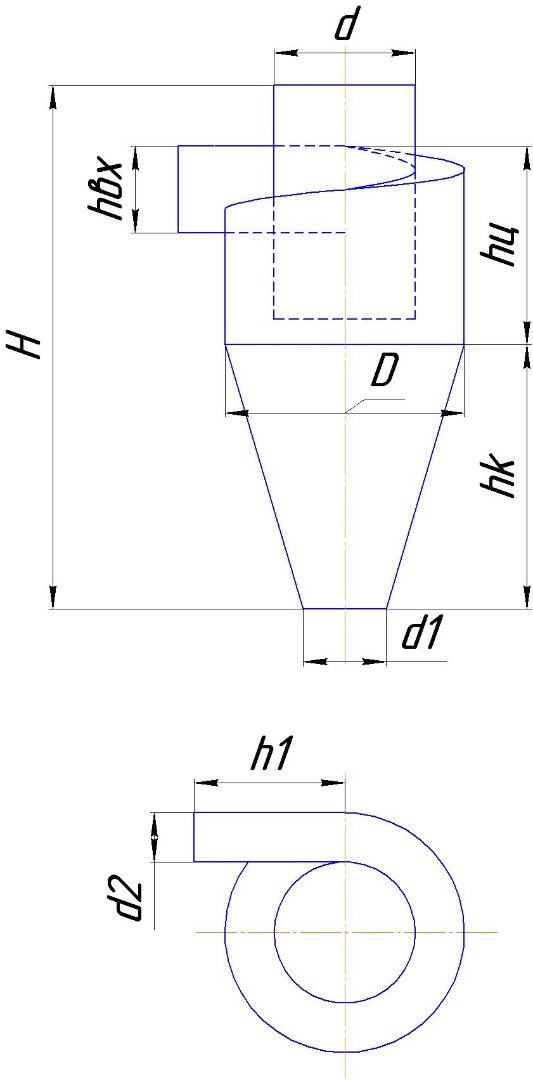

Размеры для справок, мм
D	H	hц	hк	h1	d	d1	d2	hвх
200	400	160	220	152	118	150	40	72
250	500	200	275	177	147,5	150	50	90
300	600	240	330	202	177	150	60	108
350	700	280	385	227	206,5	150	70	126
400	800	320	440	252	236	150	80	144
450	900	360	495	277	265,5	150	90	162
500	1000	400	550	302	295	150	100	180
550	1100	440	605	327	324,5	150	110	198
600	1200	480	660	352	354	150	120	216
650	1300	520	715	377	383,5	150	130	234
700	1400	560	770	402	413	150	140	252
750	1500	600	825	427	442,5	150	150	270

Исполнение: одиночное с правым и левым вращением газового потока.

Оптимальная скорость при работе с зерном	Vц, м/с	0,7 – 0,9
Оптимальная скорость при работе с зерном	Vвх, м/с	8 - 10
Оптимальная скорость при работе с продуктами размола зерна	Vц, м/с	1,3 – 1,8
Оптимальная скорость при работе с продуктами размола зерна	Vвх, м/с	14 - 20
