Дымососы-пылеуловители ДП

Область применения:

Перемещение газов и очистка их от пыли со средним размером частиц более 15 мкм.

Используется:

  • для очистки дымовых газов, отходящих от топок со слоевым сжиганием твердого топлива;
  • дымовых газов после сушильных аппаратов на асфальтобетонных заводах;
  • аспирационного воздуха в литейном производстве после дробометно-очистных машин, выбивных решеток, галтовочных барабанов, наждаков, конвейеров пересыпки;
  • отходящих газов в производстве строительных материалов.



Устройство и принцип работы:

Перемещение газа происходит за счет разности давлений, создаваемой рабочим колесом на валу.Под действием центробежных сил пыль отбрасывается к периферии и вместе с небольшим количеством газа (8-10%) отводится для окончательного отделения через пылеотводной патрубок в выносной малогабаритный циклон, соединенный с «улиткой» пылеуловителя газоходом. Разгрузка циклона в пылеприемник производится через герметичный бункер или спускной стояк с затвором-мигалкой. Из циклона очищенный поток газа возвращается в центральную часть «улитки».

Пылевой концентрат просасывается через циклон под действием перепада давлений между центром «улитки» и ее периферией; перепад давлений повышается за счет работы вспомогательной крыльчатки. Регулирование производительности дымососа осуществляется шибером, при закрывании которого поток отжимается к периферии «улитки». Для защиты стенок от износа предусмотрены защитные козырьки из полосовой стали, располагаемые на боковинах «улитки» в периферийной зоне. Циклон устанавливают в месте, удобном для выгрузки уловленной пыли.

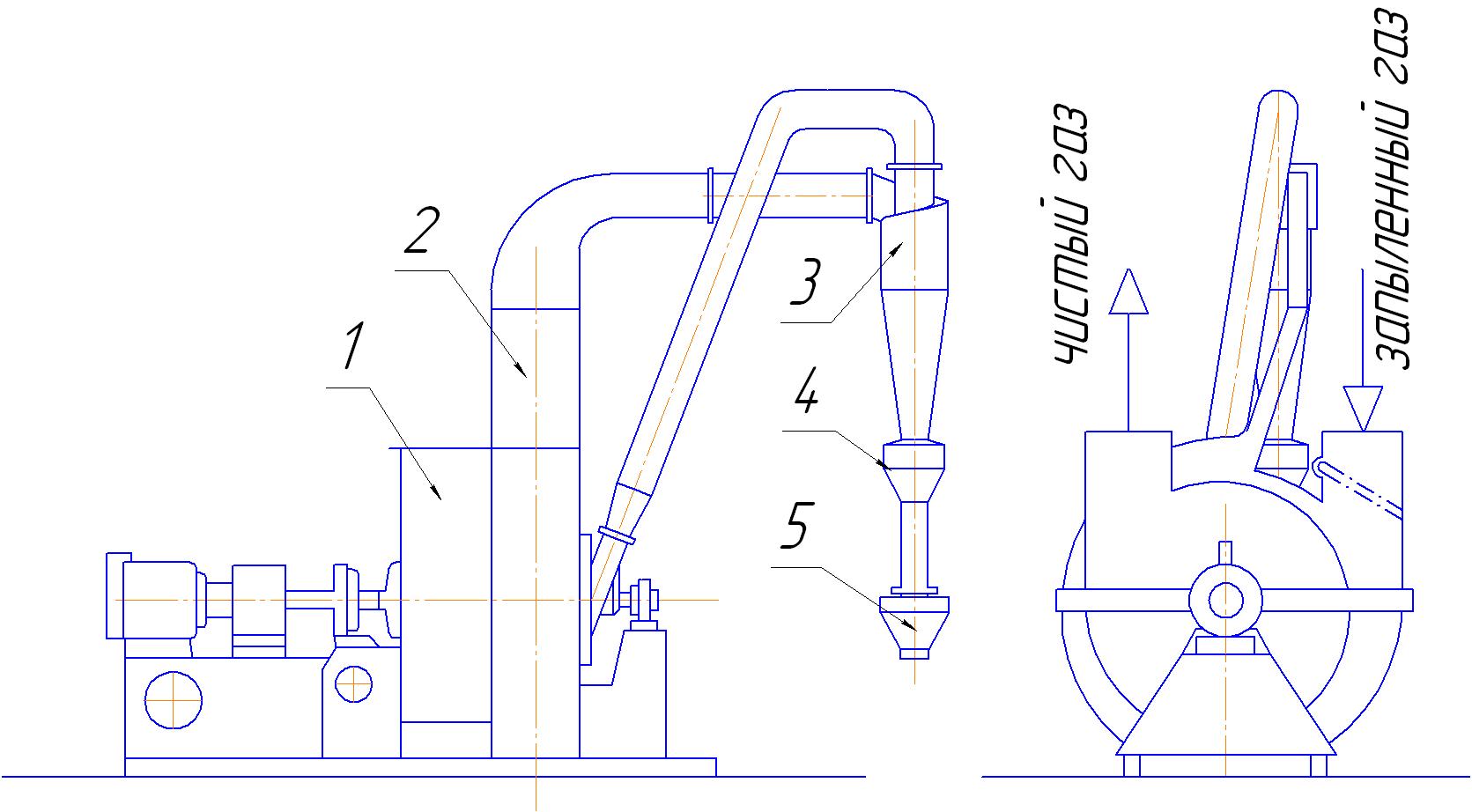

Схема установки дымососа-пылеуловителя: 1 – дымосос-пылеуловитель; 2 – газоход; 3 – циклон; 4 – бункер; 5 – затвор.

Характеристики:

Технические характеристики ДП, созданных на базе серийных дымососов:

характеристика ДП-8 ДП-10 ДП-12 ДП-13,5
Диаметр рабочего колеса, мм 800 1000 1200 1350
Производительность, тыс.м3 8-10 14-20 22-35 35-55
Полное давление (при 20), Па 1650-1400 2500-2100 3600-3000 4700-3400
Частота вращения рабочего колеса, об/мин 980 980 980 980
Максимальная концентрация пыли в очищаемом газе, г/м3 100 100 150 200
Максимальная температура очищаемого газа, 0С 400 400 400 400
Диаметр циклона (ЦН-15У), мм 300 450 650 800
Потери давления в циклоне при 20 0С, Па 800 800 1000 1000
Эффективность очистки, %
От пыли δ50 = 120 мкм, σ = 3÷3,5 90 90 85 85
От пыли δ50 = 35 мкм, σ = 3÷3,5 75 75 70 70
Примечание. При максимальной нагрузке дымососа-пылеуловителя расход газа в контуре рециркуляции составляет 10% от основного расхода.
